GB 12514.3-2006 消防接口 第3部分：卡式消防接口型式和基本參數
- 發表時間：2022-11-06
- 來源：共立消防
- 人氣：
1 范圍
本部分規定了卡式消防接口的型式、規格和基本參數。
本部分適用于消防供水系統中的卡式消防水帶接口、管牙接口、悶蓋和異徑接口（以下簡稱接口）。
2 規范性引用文件
下列文件中的條款通過GB 12514的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差
3 接口的型式和規格
接口的型式和規格應符合表1的規定。
表 1
接口型式 | 規 格 | 適用介質 | ||
名 稱 | 代 號 | 公稱通徑/mm | 公稱壓力/MPa | |
水帶接口 | KDK | 40、50、65、80 | 1.6 2.5 | 水、水和泡沫混合液 |
悶蓋 | KMK | |||
管牙雌接口 | KYK | |||
管牙雄接口 | KYKA | |||
異徑接口 | KJK | 兩端通徑可在通徑系列內組合 | ||
4 接口的結構
接口的結構應符合圖1～圖5的規定。
5 基本尺寸
5.1 各種接口的基本尺寸及其偏差應符合表2的規定。未注尺寸應符合GB/T 1804-2000粗糙c級的要求。
5.2 異徑接口的兩端的基本尺寸應與相應的KDK型的基本尺寸相同，長度尺寸應能滿足配合要求。

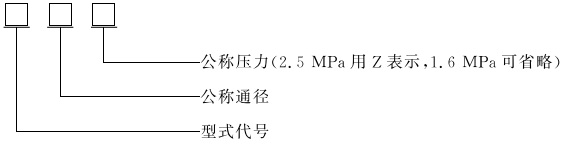

5.3 標記方法
示例：
公稱壓力為2.5MPa，公稱通徑為65mm的水帶接口標記為KDK65Z。
公稱壓力為1.6 MPa，公稱通徑為80mm的管牙雌接口標記為KYK80。

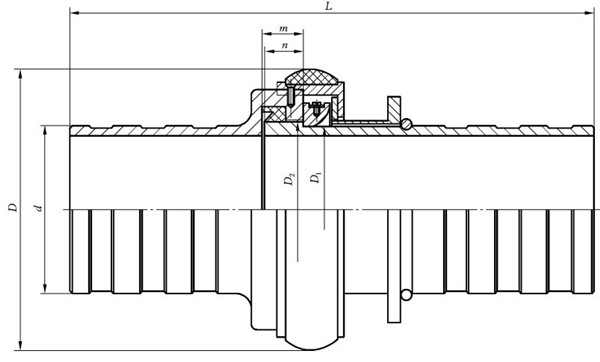

圖1 KDK型水帶接口

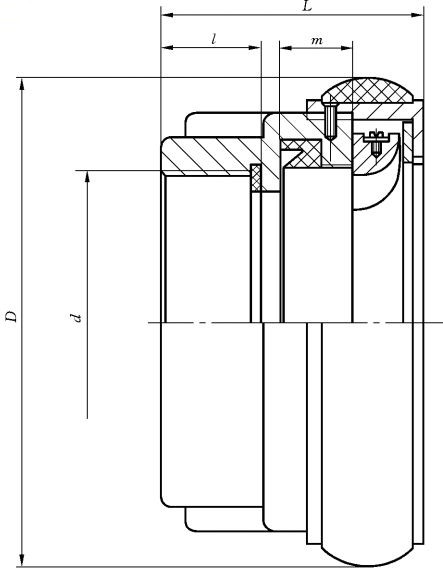

圖2 KYK型管牙雌接口

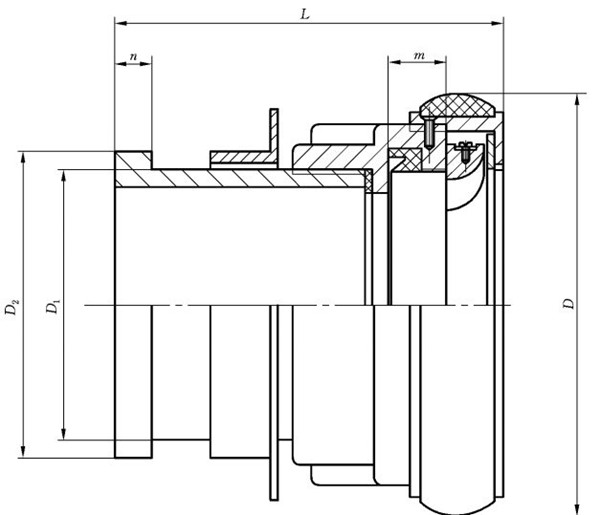

圖3 KYKA型管牙雄接口

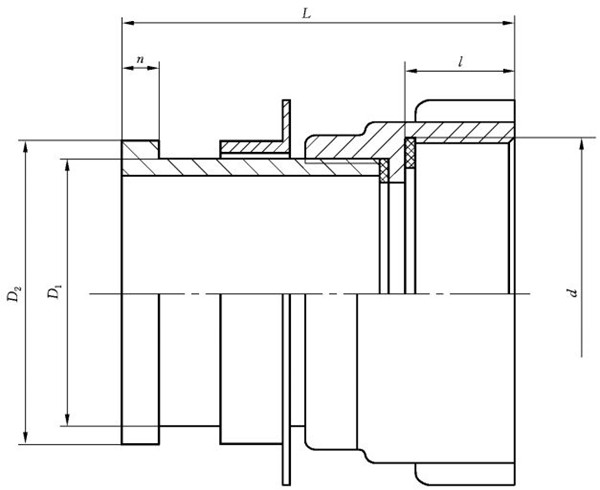

圖4 KJK型異徑接口
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
