1 范圍

      本標準規定了有關建筑、工程、建筑物及其它相關設計領域的消防技術文件中使用的、表示各種消防設備的基本符號、輔助符號和單獨使用的符號，并舉例說明了部分組合圖形符號。

      本標準適用于新建、改建或擴建工程中，在編制消防設計、施工、維護或?qū)徍说燃夹g(shù)文件時使用的有關防火、滅火和疏散方法的下列消防設備：

      ——滅火器；

      ——固定滅火系統；

      ——消防供水線；

      ——其他滅火設備；

      ——控制與指示設備；

      ——報警啟動裝置；

      ——火災報警裝置；

      ——消防通風口；

      ——疏散路線；

      ——火災和爆炸危險區域。

2 基本原則

2.1 消防技術文件用圖形符號由基本符號（見表 1）、輔助符號（見表 2）按需要組合成不同的圖形符號，也可采用單獨使用的圖形符號（見表 3）。

2.2 同一份消防技術文件中的所有圖形符號的比例都應相同，并要與文件中其他內容的比例相適應。符號的大小應適宜于微縮復制。

2.3 單獨使用的符號（見表 3）不應組合使用。

3 基本符號

      基本符號表示消防設備的類別。表1給出了常見的基本符號。

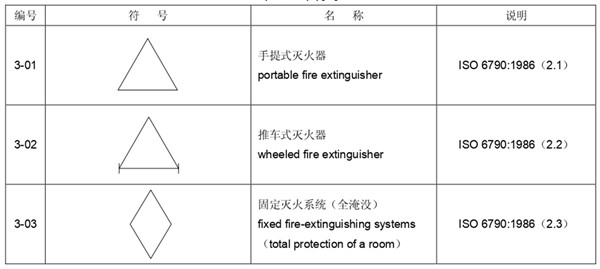

表 1 基本符號

表 1（續）

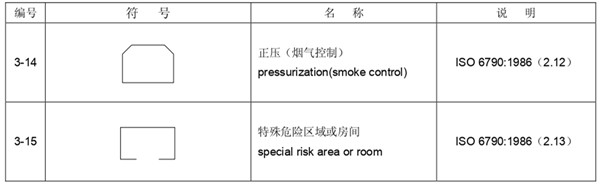

表 1（續）

4 輔助符號

      輔助符號一般放在基本符號內，表示消防設備的種類或性質。表2給出了常見的輔助符號。

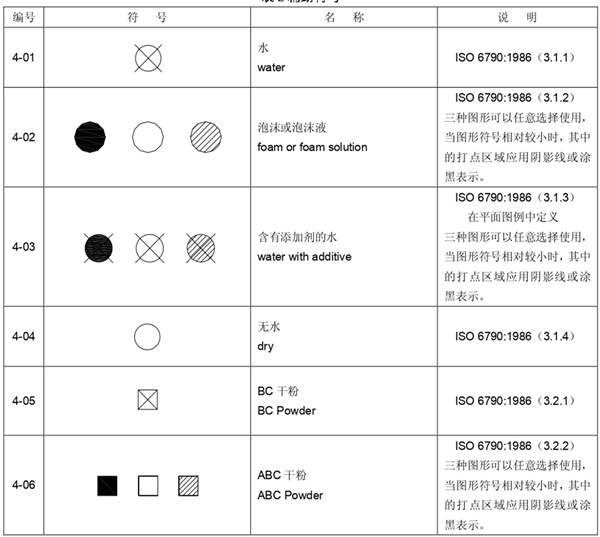

表 2 輔助符號

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
