1 范圍

      本標準規定了消防救生照明線的術語和定義、型號、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于有供電系統的消防救生照明線。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫

      GB/T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫

      GB/T 2423.4 電工電子產品環境試驗 第2部分：試驗方法 試驗Db交變濕熱（12h＋12h循環）

      GB 3836.1 爆炸性環境 第1部分：設備 通用要求

      GB 7000.1 燈具 第1部分：一般要求與試驗

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      消防救生照明線 fire rescue lighting line

      在火災煙霧等可視度低的環境場所，用于指引逃生路線的發光線，由供電系統、發光線體、繞線轉盤等組成。

4 型號

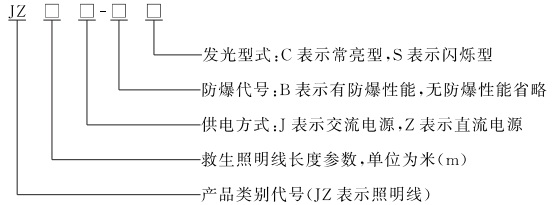

      消防救生照明線（以下簡稱照明線）的型號編制應符合下列規定：

      示例：JZ50J-BC表示交流電源供電長度為50m的具有防爆性能常亮型照明線。

5 技術要求

5.1 外觀

5.1.1 照明線線體表面應光滑無劃痕，絕緣層完好。

5.1.2 照明線繞線轉盤應轉動靈活、無卡阻現象，表面無明顯制造缺陷或機械劃傷。

5.1.3 照明線電源配電箱操作開關應靈活可靠，面板操作指示清晰，接插件接觸良好，無松動。

5.2 發光亮度

      在連續工作時間內，照明線的發光亮度應不小于10cd/m²。

5.3 閃爍頻率

      閃爍型照明線閃爍頻率應為1Hz～2 Hz。

5.4 質量

      照明線線體質量應不大于13kg。

5.5 導向功能

      照明線應具有導向功能，線體每間隔（2±0.1）m應有一個清晰可見的方向標志。

5.6 絕緣電阻

      照明線線體表層與導線間的絕緣電阻應不小于50 MΩ。

5.7 耐壓強度

      由交流電源供電的照明線，外部帶電端子與配電箱外殼間應能經受6.7規定的耐壓強度試驗，試驗時應無擊穿、閃絡現象。

5.8 抗拉性能

      照明線線體應能承受不小于300N的拉力。按6.8規定試驗后，線體及發光源應無損壞，照明線應能正常工作。

5.9 抗壓性能

      照明線按6.9規定進行抗壓試驗后，線體及發光源應無損壞，照明線應能正常工作。

5.10 防水性能

      照明線按6.10規定進行防水試驗后，應能正常工作。

5.11 最高表面溫度

      在連續工作時間內，照明線線體表面溫度應不大于60℃。

5.12 耐氣候環境適應性

      照明線線體按表1規定的耐氣候環境進行試驗，試驗后照明線線體應無粘連、脆化現象，照明線應能正常工作。

表1 耐氣候環境試驗

5.13 連續工作時間

      直流電源供電的常亮型照明線，連續工作時間應不小于8h；直流電源供電的閃爍型照明線，連續工作時間應不小于16h。

5.14 防爆性能

      有防爆性能的照明線，其防爆性能應符合GB 3836.1的規定。

6 試驗方法

6.1 外觀檢查

      目測照明線外觀質量。

6.2 發光亮度測量

      用精度不低于±5％的亮度測量?jī)x，分別測量照明線體3個不同發光部位的亮度值，計算其平均值作為測量結果。

6.3 閃爍頻率測量

      使照明線處于工作狀態，用精度不低于0.1s的秒表，記錄20s內照明線發光閃爍次數，計算閃爍頻率。

6.4 質量測量

      用精度不低于0.5kg的電子稱測量照明線線體質量。

6.5 導向檢查

      使照明線處于工作狀態，目測導向功能，用精度不低于II級的卷尺測量相鄰方向標志的間距。

6.6 絕緣電阻試驗

      用精度不低于±5％的絕緣電阻測量?jī)x，測量照明線導線與照明線線體外表層之間的絕緣電阻。
