GB 13495.1-2015 消防安全標志第1部分：標志

GB 13495的本部分規定了用于消防安全領域的標志。

本部分適用于所有需要設置消防安全標志的場所。

本部分不適用于GB/T 4327規定的消防技術文件和各類地圖所用的圖形符號。

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB 2893-2008 安全色

GB/T 4327 消防技術文件用消防設備圖形符號

3.1 消防安全標志（以下簡稱標志）由幾何形狀、安全色、表示特定消防安全信息的圖形符號構成。標志的幾何形狀、安全色及對比色、圖形符號色的含義見表1。

表1 標志的幾何形狀、安全色及對比色、圖形符號色的含義

幾何形狀	安全色	安全色的對比色	圖形符號色	含義
正方形	紅色	白色	白色	標示消防設施（如火災報警裝置和滅火設備）
正方形	綠色	白色	白色	提示安全狀況（如緊急疏散逃生）
帶斜杠的圓形	紅色	白色	黑色	表示禁止
等邊三角形	黃色	黑色	黑色	表示警告

3.2 標志根據其功能分為以下6類：

a）火災報警裝置標志（見表2）；

b）緊急疏散逃生標志（見表3）；

c）滅火設備標志（見表4）；

d）禁止和警告標志（見表5）；

e）方向輔助標志（見表6）；

f）文字輔助標志。

3.3 標志的常用型號、尺寸及顏色應符合附錄A的規定。

3.4 標志及其輔助標志與周圍環境之間應形成清晰對比。在實際制作時，應使用襯邊，襯邊的顏色和尺寸等應符合附錄A中圖A．1～圖A．4的要求。

3.5 標志的色度和光度屬性應符合GB2893-2008第5章的規定。

3.6 標志與方向輔助標志應按附錄B的示例組合使用。

3.7 標志的名稱可作為文字輔助標志。標志、方向輔助標志與文字輔助標志按附錄C的示例組合使用。

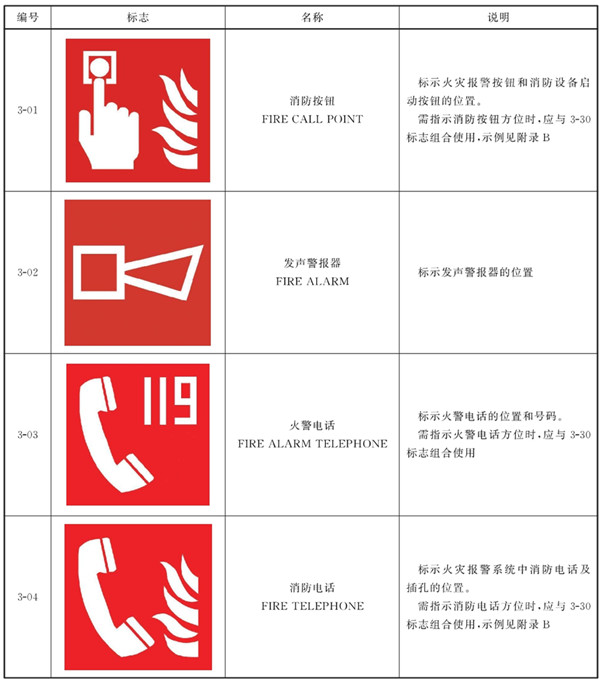

表2 火災報警裝置標志

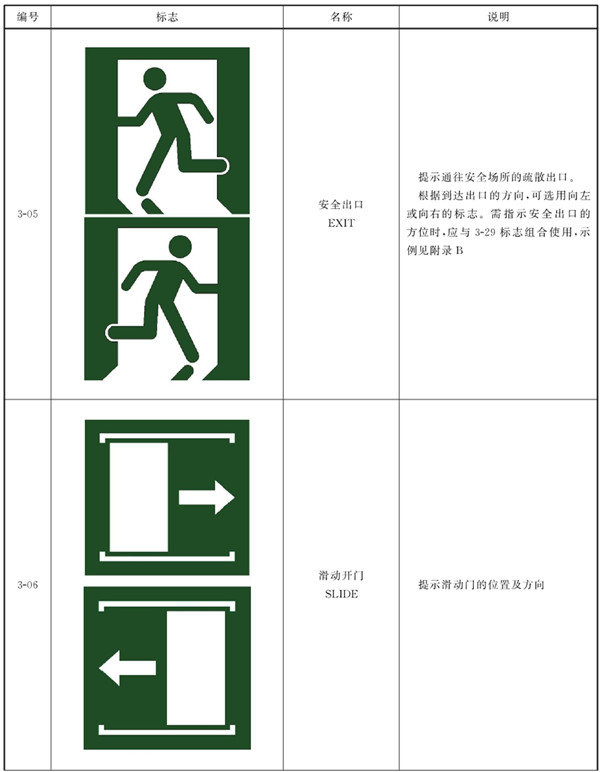

表3 緊急疏散逃生標志


以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
