1 范圍

      本標準規定了以汽油機為動力的便攜式風力滅火機（以下簡稱滅火機）振動的測定方法。

      本標準適用于林業機械便攜式風力滅火機振動的測定，也適用于林業機械便攜式風力噴水滅火機的振動的測定。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 14790.2-2014 機械振動 人體暴露于手傳振動的測量與評價 第2部分：工作場所測量實用指南

      GB/T 20485（所有部分）振動與沖擊傳感器校準方法

      GB/T 23716 人對振動的響應 測量儀器

3 測定參數

3.1 手持式滅火機

      兩個手把上三個互相垂直方向上的計權加速度α_hwr、α_lwy、α_hwe。

      兩個手把上各自的總加速度值α_nw（α_w是計權加速度α_hwr、α_hwy、α_1w平方和的方根值，下同）。

3.2 背負式滅火機

      手把和背墊上各測點三個互相垂直方向上的計權加速度α_hwr、α_hwy、α_hwe。

      手把和背墊上的各自的總加速度值α_hw。

4 測量儀器

4.1 要求

      振動測試系統應符合GB/T 23716的規定。

4.2 加速度計

      測定一個位置的加速度計的總質量（包括支座，不包括電纜）應不大于25g，詳見GB/T 14790.2-2014中6.1.5。

      注：加速度計是將振動轉換為電信號的傳感器。可采用三維坐標的加速度計，在x、y、z坐標方向同時進行測量。

4.3 轉速計

      轉速計的精度應不超過±1.0％。在試驗期間，轉速計及其安裝不應影響機器的操作。

5 測量方法

5.1 滅火機

      供測定用的機器應是配有生產廠家提供的標準配件的新機器，燃油箱和機油箱應至少裝有半箱油。按照生產廠家的推薦，在試驗前應按說明書要求對機器進行試運轉，并預熱發動機不低于5min。若裝有化油器，則應按照使用說明書規定的方法調整化油器。

5.2 操作者

      由于操作者可能會影響對機器的振動測定，應讓經過培訓能正確使用機器的人員來操作。

5.3 儀器校準

      加速度計應按GB/T 20485的規定進行校準。

      在測試前后均應對測試系統（包括加速度計）采用能在給定頻率下產生確定加速度的校準器進行檢查校核。現場檢查應按GB/T 23716的規定進行。

5.4 測定工況

      以標定轉速運轉工況測定機器的振動。

5.5 手持式滅火機振動的測量

5.5.1 加速度計的安裝

5.5.1.1 加速度計應按照GB/T 14790.2采用緊固裝置可靠地固定在手把上。對于裝有彈性減振層（例如橡膠墊）的手把，加速度計的安裝應參照GB/T 14790.2-2014中6.1.4.2進行，或者按照以下要求之一進行：

      ——除去與加速度計相連接部位的彈性減振材料；

      ——安裝加速度計時，將彈性減振材料用力壓緊至無彈力。

      加速度計的配件安裝應按GB/T 14790.2-2014中D．2.2及D．2.3的規定進行。

5.5.1.2 在不影響正常握持手把的前提下，加速度計的安裝位置應靠近操作者的手部。加速度計的安裝位置和測量方向見圖1。

      如果圖1中的尺寸20mm不能保證，加速度計應置于手把握持部位的前端。

      如果圖1中的尺寸25mm不能保證，加速度計應置于手把握持部位的右側。

      單位為毫米

      說明：

      1-加速度計。

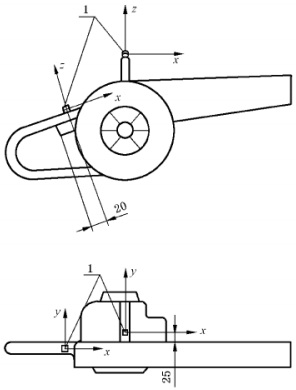

圖1 手持式滅火機手把振動測定時加速度計安裝位置和測量方向

5.5.2 固定和測量

      測量時，握持方式應便于長時間操作機器。除用背帶吊掛的機器外，測量過程中握持機器時應使操作者身體與手持式機器無接觸。對于配有背帶的滅火機，用背帶將滅火機側掛在操作者身上，并用雙手握住前、后手把，如圖2所示。對于沒有配背帶的滅火機，仍按該姿態操作。操作者正常操作機器，在機器兩個手把握持部位同時測量x、y、三個矢量方向振動的計權加速度。

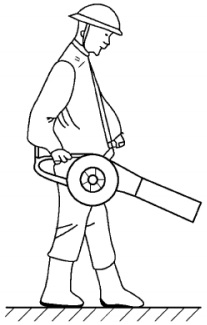

圖2 手持式滅火機的操作

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
