MT 818.7-2009 煤礦用電纜 第7部分：額定電壓6/10KV及以下移動屏蔽軟電纜
- 發表時間：2022-10-16
- 來源：共立消防
- 人氣：
1 范圍
MT 818的本部分規定了額定電壓6/10kV及以下屏蔽軟電纜（以下簡稱電纜）的分類與命名、技術要求、試驗方法和檢驗規則。
本部分適用于額定電壓1.9/3.3kV、3.6/6kV、6/10kV煤礦移動設備用銅芯橡皮護套屏蔽軟電纜。
2 規范性引用文件
下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修訂單（不包括勘誤的內容）或修改版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB/T 3048.8 電線電纜電性能試驗方法 第8部分 交流電壓試驗(GB/T 3048.8-2007,neq IEC 60060-1:1989)
GB/T 3048.12 電線電纜電性能試驗方法 第12部分 局部放電試驗(GB/T 3048.12-2007,mod IEC 60885-3:1988)
GB/T 3048.13 電線電纜電性能試驗方法 第13部分 沖擊電壓試驗（GB/T 3048.13-2007,mod IEC 60230:1966,IEC 60060-1:1989）989）.
GB/T 7594.7-1987 電線電纜橡皮絕緣和橡皮護套 第7部分 65℃重型不延燃橡皮護套(neq IEC 245)
GB/T 7594.8-1987 電線電纜橡皮絕緣和橡皮護套 第8部分：90℃橡皮絕緣(neq IEC 245)
MT 386 煤礦用阻燃電纜阻燃性的試驗方法和判定規則
MT 818.1-2009 煤礦用電纜 第1部分:移動類軟電纜一般規定
3 產品分類與命名
3.1 型式
3.1.1 電纜型號見表1。
表1 電纜型號
型 號 | 名 稱 | 用 途 |
MYPT-1.9/3.3 | 煤礦用移動金屬屏蔽橡套軟電纜 | 額定電壓1.9/3.3kV井下移動采煤設備的電源連接 |
MYP-3.6/6 | 煤礦用移動屏蔽橡套軟電纜 | 額定電壓3.6/6kV移動式地面礦山機械電源連接 |
MYPT-3.6/6 | 煤礦用移動金屬屏蔽橡套軟電纜 | |
MYPT-6/10 | 煤礦用移動金屬屏蔽橡套軟電纜 | 額定電壓6/10kV移動式地面礦山機械電源連接 |

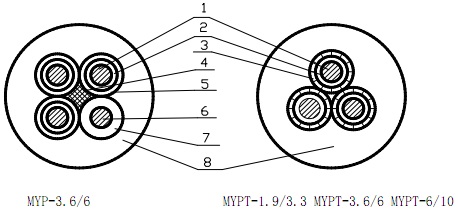

3.1.2 電纜結構如圖1所示。
1-動力線芯導體（3.6/6kV及以上電纜含導體屏蔽）；2-絕緣；3-金屬屏蔽（兼作地線芯）；
4-填芯；5-半導電屏蔽；6-地線芯；7-半導電層；8-護套
圖 1
3.2 規格
電纜規格應符合表2、表3、表4、表5規定。
表2 額定電壓1.9/3.3kV電纜尺寸參數
芯數×導體標稱截面 mm2 | 標稱厚度 mm | 電纜外徑 mm | ||
動力線芯 | 地線芯 | 動力線芯絕緣 | 護套 | MYPT-1.9/3.3 |
3×35 3×50 3×70 3×95 3×120 3×150 | 3×16/3 3×16/3 3×25/3 3×35/3 3×35/3 3×50/3 | 2.8 2.8 3.0 3.0 3.2 3.2 | 6.0 6.0 6.0 6.0 6.0 6.0 | 47.0～54.0 50.5～57.5 56.0～63.5 60.5～67.5 64.5～72.0 68.5～76.5 |
注：地線芯截面為最小截面。 | ||||
表3 定電壓3.6/6kV電纜尺寸參數
芯數×導體標稱截面 mm2 | 標稱厚度 mm | 電纜外徑 mm | ||
動力線芯 | 地線芯 | 動力線芯絕緣 | 外護套 | MYP-3.6/6 |
3×16 | 1×16 | 4.0 | 5.5 | 48.0～55.0 |
3×25 | 1×16 | 4.0 | 5.5 | 51.0～58.0 |
3×35 | 1×16 | 4.0 | 5.5 | 54.0～61.5 |
3×50 | 1×25 | 4.0 | 5.5 | 58.0～66.0 |
3×70 | 1×25 | 4.0 | 6.0 | 64.0～72.0 |
3×95 | 1×35 | 4.0 | 6.0 | 68.5～77.0 |
3×120 | 1×35 | 4.0 | 6.0 | 71.5～80.0 |
3×150 | 1×50 | 4.0 | 6.0 | 76.0～85.0 |
注：地線芯截面為最小截面。 | ||||
表4 額定電壓3.6/6kV電纜尺寸參數
芯數×導體標稱截面 mm2 | 標稱厚度 mm | 電纜外徑 mm | ||
動力線芯 | 地線芯 | 動力線芯絕緣 | 護套 | MYPT-3.6/6 |
3×16 | 3×16/3 | 4.0 | 5.5 | 49.0～56.0 |
3×25 | 3×16/3 | 4.0 | 5.5 | 51.5～58.5 |
3×35 | 3×16/3 | 4.0 | 5.5 | 54.5～62.0 |
3×50 | 3×16/3 | 4.0 | 5.5 | 58.5～66.0 |
3×70 | 3×25/3 | 4.0 | 6.0 | 64.0～72.0 |
3×95 | 3×35/3 | 4.0 | 6.0 | 68.0～77.0 |
3×120 | 3×35/3 | 4.0 | 6.0 | 71.5～79.5 |
3×150 | 3×50/3 | 4.0 | 6.0 | 75.5～84.5 |
注：地線芯截面為最小截面。 | ||||
表5 額定電壓6/10kV電纜尺寸參數
芯數×導體標稱截面 mm2 | 標稱厚度 mm | 電纜外徑 mm | ||
動力線芯 | 地線芯 | 動力線芯絕緣 | 護套 | MYPT-6/10 |
3×16 | 3×16/3 | 5.0 | 6.0 | 54.0～61.0 |
3×25 | 3×16/3 | 5.0 | 6.0 | 57.0～64.5 |
3×35 | 3×16/3 | 5.0 | 6.0 | 59.5～67.5 |
3×50 | 3×25/3 | 5.0 | 6.0 | 63.5～72.0 |
3×70 | 3×35/3 | 5.0 | 6.0 | 68.0～76.5 |
3×95 | 3×50/3 | 5.0 | 6.0 | 72.5～81.0 |
3×120 | 3×50/3 | 5.0 | 6.0 | 75.5～84.5 |
3×150 | 3×50/3 | 5.0 | 6.0 | 79.5～89.0 |
注：地線芯截面為最小截面。 | ||||
4 技術要求
4.1 導體
導體單線應鍍錫。MYPT型電纜地線芯導體20℃直流電阻應符合表6的規定，其余導體應符合MT 818.1-2009中5.1的規定。
4.2 絕緣
4.2.1 絕緣性能應符合GB/T 7594.8-1987中XJ-30A型的規定。但抗張強度應不小于6.5MPa。
4.2.2 絕緣厚度應符合MT 818.1-2009中5.2.2及本部分表2、表3、表4和表5的規定。
4.2.3 20℃時的絕緣電阻應符合表6的規定。
4.2.4 絕緣線芯應經受絕緣吸水試驗，額定電壓為1.9/3.3kV的電纜要求（1～14）d電容增率不大于10%，（7～14）d電容增率不大于3%；額定電壓為3.6/6kV及以上的電纜要求（1～14）d電容增率不大于6%，（1～14）d電容增率不大于2.5%。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
-
