MT 818.3-2009 煤礦用電纜 第3部分：額定電壓1.9/3.3kV及以下采煤機屏蔽監視加強型軟電纜
- 發表時間：2022-10-16
- 來源：共立消防
- 人氣：
1 范圍
MT 818的本部分規定了額定電壓0.66/1.14kV、1.9/3.3 kV采煤機屏蔽監視加強型軟電纜（以下簡稱電纜）的產品分類與命名、技術要求、試驗方法和檢驗規則。
本部分適用于交流額定電壓0.66/1.14kV、1.9/3.3kV采煤機及其類似設備用銅芯橡皮護套屏蔽監視加強型軟電纜。
2 規范性引用文件
下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB/T 343 一般用途低碳鋼絲（GB/T 343-1994，heq JIS G3532）
GB/T 3953 電工圓銅線（GB/T 3953-1983，neq ASTM B1:1970）
GB/T 7594.8-1987 電線電纜橡皮絕緣和橡皮護套 第8部分 90℃橡皮絕緣(neq IEC 245)
GB/T 7594.9-1987 電線電纜橡皮絕緣和橡皮護套 第9部分 85℃一般不延燃橡皮護套(neq IEC 245)
MT 818.1-200x 煤礦用電纜 第1部分：移動類軟電纜一般規定
3 產品分類與命名
3.1 型式
3.1.1 電纜的型號見表1。
表1 電纜型號
型 號 | 名 稱 | 用 途 |
MCPJB-0.66/1.14 | 采煤機屏蔽監視編織加強型橡套軟電纜 | 額定電壓0.66/1.14kV及下采煤機及其類似設備的電源連接。電纜可直接拖曳使用。 |
MCPJB-1.9/3.3 | 采煤機屏蔽監視編織加強型橡套軟電纜 | 額定電壓1.9/3.3kV及以下采煤機及其類似設備的電源連接。電纜可直接拖曳使用。 |
MCPJR-0.66/1.14 | 采煤機屏蔽監視繞包加強型橡套軟電纜 | 額定電壓0.66/1.14kV及下采煤機及其類似設備的電源連接。但電纜必須在保護鏈板內使用。 |
MCPJR-1.9/3.3 | 采煤機屏蔽監視繞包加強型橡套軟電纜 | 額定電壓1.9/3.3kV及下采煤機及其類似設備的電源連接。但電纜必須在保護鏈板內使用。 |

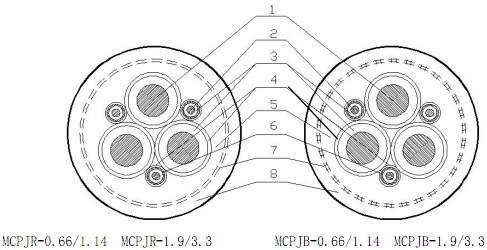

3.1.2 電纜結構如圖1所示。
1－動力線芯導體；2－控制線芯導體； 3－絕緣；4－半導電屏蔽層；5－內護套；
6－監視線芯導體；7－＝為繞包加強層，≠為編織加強層(加強層兼作地線)； 8－外護套
圖 1
3.2 規格
電纜規格應符合表2、表3的規定，其中地線芯導體標稱截面不小于規定的規格。
表2 額定電壓0.66/1.14kV電纜尺寸參數
芯數×標稱截面 mm2 | 絕緣標稱厚度mm | 護套標稱厚度 mm | 電纜外徑 mm | |||||
動力線芯 | 地線芯 | 控制芯 | 監視芯 | 動力線芯 | 內護套 | 外護套 | MCPJR－0.66/1.14 | MCPJB－0.66/1.14 |
3×35 3×50 3×70 3×95 | 16 25 35 50 | 3×1.5 3×1.5 3×1.5 3×1.5 | 3×1.5 3×1.5 3×1.5 3×1.5 | 1.8 1.8 1.8 2.0 | 1.8 2.0 2.0 2.4 | 3.0 3.5 3.5 4.0 | 40.5~46.0 46.5~52.5 51.0~57.5 57.5~64.5 | 43.5~49.0 49.5~55.7 54.0~61.0 60.5~68.0 |
注：控制線芯絕緣標稱厚度為0.7mm，內護套厚度不作考核。 | ||||||||
表3 額定電壓1.9/3.3kV電纜尺寸參數
芯數×標稱截面 mm2 | 絕緣標稱厚度mm | 護套標稱厚度 mm | 電纜外徑 mm | |||||
動力線芯 | 地線芯 | 控制芯 | 監視芯 | 動力線芯 | 內護套 | 外護套 | MCPJR－1.9/3.3 | MCPJB－1.9/3.3 |
3×35 3×50 3×70 3×95 | 16 25 35 50 | 3×1.5 3×1.5 3×1.5 3×1.5 | 3×1.5 3×1.5 3×1.5 3×1.5 | 2.8 2.8 2.8 2.8 | 1.8 2.0 2.0 2.4 | 3.0 3.5 3.5 4.0 | 46.5~52.0 51.5~57.5 56.0~62.5 62.0~68.5 | 49.5~55.0 54.5~61.0 59.0~66.0 64.5~72.0 |
注：控制線芯絕緣標稱厚度為0.7mm，內護套厚度不作考核。 | ||||||||
4 技術要求
4.1 導體
4.1.1 導體單線表面應鍍錫,導體應符合MT 818.1—2009中5.1的規定，導體表面應包隔離層。
注：硫化后隔離層變色或脆裂不作考核。
4.1.2 監視及控制線芯采用鋼絲或性能相當的材料進行加強。
4.1.3 監視線芯采用最大直徑不大于0.21mm的鍍錫銅絲束繞在控制線芯絕緣外面。
4.2 絕緣
4.2.1 動力線芯和控制線芯的絕緣性能應符合GB/T 7594.8-1987中XJ-30A型的規定，但抗張強度應不低于6.5 MPa。
4.2.2 絕緣厚度應符合MT 818.1—2009中5.2.2及本部分表2、表3的規定。
4.2.3 絕緣電阻
動力線芯20℃時的絕緣電阻應符合表4規定。控制線芯20℃時的絕緣電阻應不小于100MΩ.km。
表4 絕緣電阻
線芯類型 | 標稱截面 mm2 | 20℃時絕緣電阻 最小值 MΩ．km | |
額定電壓0.66/1.14kV | 額定電壓1.9/3.3kV | ||
動力線芯 | 35 | 250 | 400 |
50 | 250 | 350 | |
70 | 200 | 300 | |
95 | 200 | 250 | |
4.3 屏蔽
4.3.1 動力線芯應有絕緣屏蔽，屏蔽層采用半導電擠包，性能應符合MT 818.1-200x中5.3的規定。
4.3.2 監視線芯外應擠包半導電屏蔽層，計算厚度為0.7mm。
4.3.3 監視線芯導體與動力線芯屏蔽層之間的過渡電阻應不大于500Ω。
4.4 纜芯
4.4.1 動力線芯應右向絞合，絞合節徑比應不大于8。
4.4.2 控制線芯及監視線芯放在動力線芯外部間隙之中一起絞合。
4.4.3 纜芯中央填充采用半導電橡膠料。
4.5 內護套
內護套擠包在絞合的絕緣線芯外面，性能應符合GB/T 7594.8-1987中XJ-30A型的規定。地線芯與監視線芯間的絕緣電阻不小于5MΩ。
4.6 加強層
4.6.1材料
加強層采用鍍鋅鋼絲和鍍錫銅絲束或絞結構，鍍鋅鋼絲性能應符合GB/T 343規定。加強層中銅線性能應符合GB/T 3953規定。應根據覆蓋率要求確定鋼絲和銅絲的直徑和數量。
4.6.2 結構
4.6.2.1 加強層設置在內、外護套之間。
4.6.2.2 MCPJR型加強層采用纏繞型式。纏繞節距為內護套外徑的4.5~6倍，覆蓋率(F)不小于45%。
4.6.2.3 MCPJB型加強層采用編織型式。編織節徑比（節距長度/編織層平均直徑）為2~4.5，編織層覆蓋率（F）不小于45%。覆蓋率（F）按公式（1）進行計算。
式中：
F——覆蓋率；
m——編織機同一方向的錠數；
n——每錠絞合股線數目；
d——絞線計算寬度，單位為毫米（mm）；
D——編織層平均直徑，單位為毫米（mm）；
L——編織節距，單位為毫米（mm）。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
-
