1 范圍

      本標準規定了懸臂式掘進機配套用帶式轉載機(以下簡稱“轉載機”)的產品分類、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤礦煤巷及半煤巖巷掘進作業用的轉載機。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 1356—2001 通用機械和重型機械用圓柱齒輪 標準基本齒條齒廓(idt ISO 53:1998)

      GB 3836.1 爆炸性氣體環境用電氣設備 第1部分：通用要求  (GB3836.1—2000，eqv IEC 60079-0:1998)

      GB 3836.2 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”(GB3836.2—2000，eqv IEC 60079-1:1990)

      GB 3836.4 爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”(GB3836.4—2000，eqv IEC 60079-11:1999)

      GB/T 10095.2—2001 漸開線園柱齒輪 精度 第2部分：徑向綜合偏差與徑向跳動的定義和容許值（idt ISO 1328-2:1997）

      GB/T 10595—2009 帶式輸送機

      GB/T 13306—1991 標牌

      JB 3927—1985 移動帶式輸送機 技術條件

      MT 113 煤礦井下用聚合物制品阻燃抗靜電性通用試驗方法和判定規則

      MT 820—1999 煤礦井下用帶式輸送機技術條件

      MT 821—1999 煤礦井下用帶式輸送機托輥技術條件

      MT 914 煤礦用阻燃抗靜電織物整芯輸送帶

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      轉載機 belt conveyor for boom-type roadhead

      適用于懸臂式掘進機與后配套運輸設備之間的中間轉載物料輸送設備，是可以隨著掘進機縱向整體移動的帶式輸送機。

3.2

      輸送帶 conveyor belt

      輸送機承載物料的承載件和牽引件。

      [GB/T14521.4—1993，定義5.1]

3.3

      電動滾筒 motorized pulley

      把驅動裝置安裝于滾筒內部的傳動滾筒。

      [GB/T14521.4—1993，定義 5.2.11]

3.4

      改向滾筒 bend pulley

      改變輸送帶運行方向或增加輸送帶與傳動滾筒圍包角的滾筒。

3.5

      傳動滾筒 driving pulley

      靠摩擦向輸送帶傳遞牽引力的滾筒。

      [GB/T14521.4—1993，定義5.2.1]

3.6

      托輥 idler

      用輥?zhàn)雍椭С屑芙M成的用來支承輸送帶的部件。

      [GB/T14521.4—1993，定義5.3]

3.7

      張緊裝置 tensioner

      保證輸送帶有足夠張力并和滾筒間不打滑的裝置。

3.8

      清掃裝置 belt cleaner

      清掃粘附在輸送帶上物料的裝置。

3.9

      連接件 connector

      連接掘進機和轉載機的部件。

3.10

      小車 bogie

      可在后配套運輸設備上或跨越其兩側移動并支承轉載機尾部的裝置。

4 產品分類

4.1 基本結構

      轉載機按傳動方式分為液壓傳動和電動滾動傳動；按結構分為橋式、吊掛式、懸臂式；搭接方式有支撐小車和落地小車；連接掘進機方式有球鉸、十字鉸軸式。

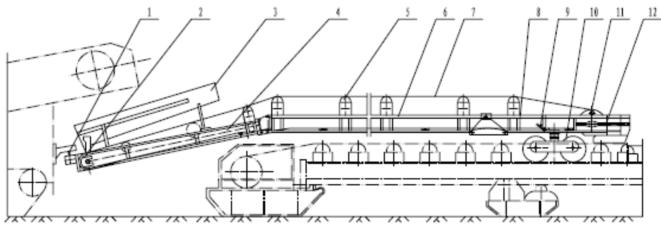

1.連接件 2.傳動滾筒 3.受料斗 4.機頭架 5.托輥 6.中間架 7.輸送帶 8.機尾架 9.清掃裝置 10.小車 11.改向滾筒 12.張緊裝置

圖1 轉載機基本結構

4.2 型號表示方法

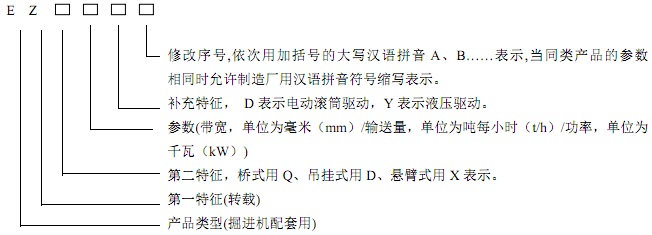

      轉載機的型號編制方法如下：

示例：EZQ800/400/15D，表示帶寬800mm，輸送量400t/h，驅動功率15kW，電動滾筒驅動的掘進機配套用帶式轉載機。

4.3 基本參數

4.3.1 對于液壓驅動的轉載機，可根據動力源對輸送量和名義帶速進行參考設計。

4.3.2 理論輸送量：100，120，135，160，200，240，300，400，500t/h。

4.3.3 帶寬：（500），650，800，1000mm。

      注：括號內數值為不優先推薦選取值

4.3.4 名義帶速：1.0，1.25，1.6，2.0，（2.2），2.5m/s。

      注：括號內數值為不優先推薦選取值

4.3.5 托輥直徑：76，89，108，133mm。

4.3.6 傳動滾筒直徑：250，315，400，500mm。

4.3.7 改向滾筒直徑：180，200，（215），270mm。

      注：括號內數值為不優先推薦選取值

4.3.8 電動滾筒的供電電壓：(380)，660，1140的電壓等級。

      注：括號內數值為不優先推薦選取值

4.3.9 電功機功率：5.5，7.5，11，15kW。

4.3.10 液壓系統壓力：10，12.5，14，16，21MPa。

4.3.11 橋式、吊掛式搭接長度不小于12m。

5 要求

5.1 一般要求

5.1.1 各部件應便于在井下拆裝運輸。

5.1.2 轉載機運轉時，應平穩可靠，不應有不轉動托輥存在。

5.1.3 轉載機運轉時，輸送帶邊緣不得超出托輥或滾筒端緣。

5.1.4 張緊裝置在整個行程范圍內，應移動靈活、調整方便，使轉載機啟動和不超載運行中輸送帶不打滑。

5.1.5 連接件應連接可靠并在一定范圍內轉載機與相配掘進機不干涉；小車應能適應整機在后配套運輸機上偏擺、移動靈活。

5.1.6 轉載機機架連接后應有一定的剛性，沒有發顫的現象。

5.1.7 轉載機輸送帶應符合MT 914的規定。非金屬材料的零件其安全性能應符合MT/T 113的規定。

5.1.8 轉載機電動滾筒應符合GB 3836.1、GB 3836.2或GB 3836.4的規定。

5.1.9 轉載機所用齒輪的齒形按GB/T 1356-2001制造，齒輪的精度等級應不低于GB/T 10095.2-2001規定的8-8-7級。齒輪箱的傳動機械強度安全系數應大于2.5，設計壽命不應低于5000 h。
