1 主題內容與適用范圍

      本標準規定了楔形繩卡的型式、規格、基本參數。

      本標準適用于多繩提升容器與鋼絲繩的連接，也適用于單繩提升容器與鋼絲繩的連接。

2 引用標準

      GB 699 優質碳素結構鋼鋼號和一般技術條件

      GB 1102 圓股鋼絲繩

      YB 829 異型股鋼絲繩

3 型式、規格、基本參數

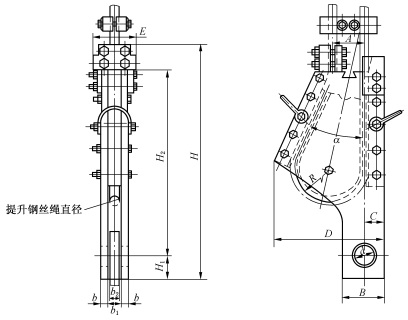

3.1 本標準規定楔形繩卡制成雙面自動楔緊式，結構型式見圖。

楔形繩卡圖

3.2 按設計破壞載荷不同，楔形繩卡規格分為600,900,1 350,1 700,2 000,3 000 kN,其基本參數與尺 寸見表。

楔形繩卡基本參數與主要尺寸表

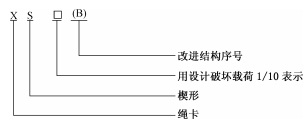

3.5 型號編制方法：

      設計破壞載荷1 350 kN的楔形繩卡為：SX135（B）。

4 技術條件

      按MT 237.5《多繩提升容器 B型鋼絲繩懸掛裝置技術條件》的有關規定執行。

      附加說明：

      本標準由中國統配煤礦總公司基建部提出。

      本標準由北京煤炭設計研究院負責起草。

      本標準主要起草人劉奎英。

      本標準委托北京煤炭設計研究院負責解釋。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
