1 范圍

      GB/T 30117的本部分規定了投影儀發射光輻射的光生物安全要求。GB/T 30117的本部分不涉及諸如電氣、機械或火災隱患等其他危害。

      GB/T 30117的本部分提出了以下要求：

      ——投影儀的光輻射安全評價；

      ——投影儀危險類別；

      ——測試條件和測量條件；

      ——包含用戶信息的制造商要求。

      GB/T 30117的本部分為投影儀的光生物安全，包括滿足IEC 60825-1：2014中4.4要求的激光照射投影儀，以及在IEC60825-1中未包含的可見光照射投影儀。

      GB/T 30117的本部分不涉及采用準直激光束（通常是掃描式）的激光顯示產品的安全要求，但包括采用激光源照射的激光投影儀，例如，無掃描光束的微機電系統（MEMS）或基于液晶顯示的投影系統。

      注：內含激光器的投影儀符合IEC 60825-1中適用于嵌入式激光的規定。IEC 60825-1：2014中的4.4將可見光發射的產品排除在激光產品分類之外。

      GB/T 30117的本部分僅包含可見光投影儀，不包含紫外（UV）投影儀、紅外（IR）投影儀、普通照明用燈（GLS，見IEC 62471）或適用于普通照明的射燈系統等的評估，未包含的部分在其他標準中進行規定。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      IEC 60050（所有部分）電工術語（International Electrotechnical Vocabulary）

      IEC 60065 音頻、視頻和類似的電子設備 安全要求（Audio，video and similar electronic appara-tus-Safety requirements)

      IEC 60825-1：2014 激光產品的安全 第1部分：設備分類、要求（Safety of laser products-Part 1:Equipment classification and requirements)

      IEC 60950-1 信息技術設備 安全 第1部分：通用要求（Information technology equipment-Safety-Part 1:General requirements)

      IEC 62471 燈和燈系統的光生物安全（Photobiological safety of lamps and lamp systems）

3 術語和定義

      IEC 62471和IEC 60050界定的以及下列術語和定義適用于本文件。

3.1

      可達發射 accessible emission;AE

      在第5章規定的測量條件下，與產品一定距離處測定的輻射水平。

      注：通過比較可達發射與可達發射限值，確定產品的危險類別。

3.2

      可達發射限值 accessible emission limit；it;AEL

      特定危險類別所允許的最大可達發射。

3.3

      接收角 angle of acceptance

      探測器具有光輻射響應的平面角。

      注1：接收角通常用弧度表示（國際單位制）。

      注2：接收角可由探測器前面的光闌或光學元件進行限定。接收角有時也被稱為視場（見3.12）。

      注3：接收角不應與光源對向角或光束發散角混淆。

3.4

      對向角 angular subtense

      表觀光源對著觀察者眼睛或測量點所成的視角。

      注1：在本部分中，對向角指的是全角，而不是半角。

      注2：國際單位制：弧度。

      注3：可以通過將透鏡和反射鏡作為投射器光學器件進行結合而改變對向角a，即表觀光源的對向角可能不同于物理源的對向角。

      注4：本部分中a的限值是：

      對于連續發光：:amx=0.1 rad,amim=0.001 5 rad。

      對于脈沖發光：αmax的規定見表 ,amm=0.001 5 rad.

3.5

      影院投影儀 cinema-use

      用于影劇院的投影儀。

3.6

      消費產品 consumer product

      供消費者使用或即使不是用于消費者，但是有可能被消費者使用的物品。

3.7

      連續發光 continuous wave emission；CW

      當輸出光的時間大于0.25s，以及峰值輻功率不大于平均輻射功率的1.5倍時，可以認為投影儀的發光是連續的。

3.8

      數碼投影儀 data projector

      在辦公室，會議和銷售演示中經常使用的，采用數字成像儀的投影儀系統。

3.9

      出瞳 exit pupil

      孔徑光闌經透鏡或透鏡組在光學系統像空間所成的像，也是投影透鏡的虛擬孔徑。

      注：表觀光源位于出瞳的視在位置（見圖1）。

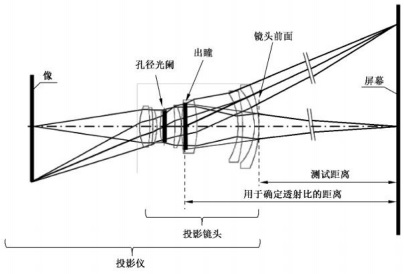

圖1 投影儀的出瞳

3.10

      曝輻限值 exposure limit；EL

      對眼睛和皮膚預期不會產生不利的光生物影響的最大曝輻值。

      注：這些曝輻限值用來確定與光生物效應有關的危害距離。

3.11

      曝輻限制比 exposure to limit ratio；ELR

      曝輻量和曝輻限值之比。

      由于兩個值都可以是距離和曝光持續時間的函數，因此ELR可以取決于曝光距離和曝光持續時間。

3.12

      視場 field of view

      探測器（例如輻射計或分光輻射計）所能“看到”的立體角（接收角）。其中，探測器用于接收輻射。

      注1：國際單位制：球面度。

      注2：視場不應與表觀光源對向角a相混淆。

      注3：有時使用平面角來描述旋轉對稱的視場立體角。

      注4：視場有時被稱為接收角。

3.13

      投影儀固定安裝 fixed projector installation

      投影儀永久或半永久地固定在一個位置上。

      示例：影院用投影儀安裝在操作間內。

3.14

      危害距離 hazard distance；HD

      輻亮度或輻照度超過相應的曝輻限值（見3.10）所對應的位置，與人可接近投影儀的最近位置之間的距離。

      注：投影儀的危害距離是由曝輻限值為0.25s曝光時間決定的。這也是RG2可達輻射限值的時間基準。

3.15

      家用投影儀 home-use projector

      用于非受控條件和非專業用途的家庭環境中進行視聽演示的投影儀。
