1 范圍

      GB 10395的本部分規定了設計和制造軟管牽引絞盤式噴灌機，包括自走式噴灌機的安全要求和判定方法，還規定了制造廠應提供的安全操作信息的類型。

      本部分適用于軟管牽引絞盤式噴灌機。

      本部分未考慮環境方面因素。

2 規范性引用文件

      下列文件中的條款通過GB 10395的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 8196 機械安全 防護裝置  固定式和活動式防護裝置設計與制造一般要求(GB/T 8196-2003,ISO 14120:20002,MOD)

      GB 10395.1-2009 農林機械 安全 第1部分：總則（ISO 4254-1：2008，MOD）

      GB/T 15706.1-2007 機械安全 基本概念與設計通則 第1部分：基本術語和方法(ISO 12100-1:2003,IDT)

      GB/T 15706.2-2007 機械安全 基本概念與設計通則 第2部分：技術原則（ISO 12100-2：2003,IDT)

      GB 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）

3 術語和定義

      GB/T 15706.1和GB/T 15706.2中確立的以及下列術語和定義適用于本部分。

3.1

      軟管牽引絞盤式噴灌機 reel machine

      配固定式絞盤車，絞盤卷繞輸水軟管并牽引裝噴射系統（通常是噴槍）的行走小車的絞盤式噴灌機。見圖1。

3.2

      噴槍 irrigation gun

      絞盤式噴灌機和其他系統使用的大型噴頭。

      注：噴槍的流量范圍通常為10 m³/h～100 m³/h，噴嘴直徑范圍為10mm～40mm。

3.3

      卷繞 coiling

      軟管牽引絞盤式噴灌機灌溉時執行的動作之一。即：軟管牽引絞盤式噴灌機逐漸地將所有的聚乙烯軟管卷繞到絞盤上，使噴槍按規則運行穿過灌溉區，當噴槍接近噴灌機時，卷繞動作完成，噴灌機停機。

3.4

      導向系統 guiding system

      使軟管按連續螺旋均勻卷繞的軟管橫向?qū)蜓b置。

3.5

      導向系統傳動系 drive system of the guiding system

      為導向系統提供動力以保證軟管均層卷繞的機構。

3.6

      橫掃區 sweeping zone

      絞盤架轉向時掃過不同位置形成的區域。

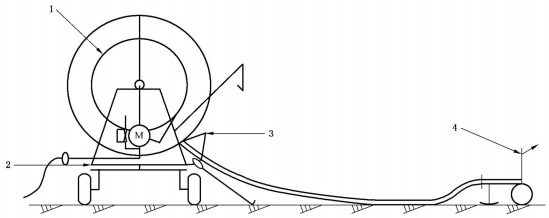

      1——絞盤；

      2——絞盤架；

      3——軟管導向系統；

      4——噴槍。

圖 1

4 安全要求和/或安全措施

4.1 一般要求

      設計噴灌機時，本部分未涉及的危險應遵循GB/T 15706.1和GB/T 15706.2規定的原則。

      除本部分另有規定外，噴灌機應符合GB10395.1和GB 23821-2009中表1、表3、表4或表6的規定。

4.2 噴槍

      無論噴槍的轉速多大，在噴槍運行期間必須操作操縱機構調整噴槍（例如調整噴槍的噴射角度和轉速）時，該操縱機構應置于離地或平臺面高度小于1.80m的位置處。

      轉速大于1rad/s的噴槍應置于離地或平臺面高度（地面或平臺面與噴槍最低旋轉件間的垂直距離）不小于2m的位置處。

      該要求不適用下列情況：

      ——限定的噴槍偏轉角最大為300°，且調整平臺位于偏轉角范圍之外；

      ——噴槍配有防護裝置，且安全距離符合GB 23821的規定。

4.3 軟管導向系統

      當軟管卷繞速度大于0.4 m/s時，在軟管和導向系統、導向系統和機架之間的擠壓點或剪切點入口應設置符合GB/T8196規定的固定式防護裝置，或通過機架形成符合GB 23821-2009規定的安全距離。

      當軟管鋪放速度大于0.4 m/s時，在導向系統和機架之間的擠壓點或剪切點入口應設置符合GB/T 8196規定的固定式防護裝置，或通過機架形成符合GB 23821-2009規定的安全距離。

      導向系統的傳動系入口應設置符合GB/T 8196規定的固定式防護裝置。

4.4 絞盤

      如果絞盤轉轂的轉動在絞盤和機架間形成擠壓或剪切點，這些擠壓或剪切點應進行防護。

      下列示例是滿足要求的防護方法：

      ——具有安全距離符合GB 23821-2009中表3和表4規定的防護裝置；

      ——個完整（沒有開口）的沒有凸起結構的側屏障，包括在轉轂軸和軟管之間的供水管。

      裝有軟管速度變速器的噴灌機應裝備：

      ——換檔前能夠消除軟管張力的裝置；

      ——張緊狀態下使操作者能夠換檔的裝置。

4.5 穩定性

      保證工作時穩定性所需的任何裝置均應是噴灌機的整體構成部分。這些裝置應符合GB 10395.1的規定。

      在下列條件下，噴灌機應穩定地停放在坡度8.5°的坡道上：

      ——不使用保證穩定性的輔助裝置；

      ——軟管充滿水，且裝有噴槍；

      ——絞盤架繞垂直軸轉動（如果適用）；

      ——噴灌機軸處于水平位置，然后處于與坡道垂直位置。

      除允許的滲漏點外，任何與噴灌機使用相關的功能出水口均應遠離噴灌機5 m以上。

4.6 絞盤架的朝向

      如果可能，絞盤架既應能鎖定在工作位置又應能鎖定在運輸位置。

      在軟管充滿水時，移動部分的重心應位于距轉軸0.20m的范圍內。如果不滿足該要求，應由位于橫掃區外的持續式操縱裝置控制絞盤架的轉動。

4.7 液壓提升機構

      當使用液壓提升系統時，該系統應配備防墜落裝置，以保證液壓管破裂時下降速度不超過0.1m/s。

4.8 附屬裝置

      噴灌機上應設置貯存專用工具的適當箱盒。

4.9 運輸

      軟管絞盤上或噴灌機應配備運輸過程中將軟管固定在噴灌機上的裝置。

5 安全要求和/或安全措施的判定

      規定的尺寸應通過測量進行判定；操縱機構應通過功能試驗和位置測量進行判定；防護裝置應通過功能試驗進行判定。

6 使用信息

6.1 使用說明書

      使用說明書中應提供噴灌機所有維護、安全使用方面的詳盡說明和信息。使用說明書應符合GB/T 15706.2-2007中6.5和GB 10395.1-2009中8.1的規定。

      使用說明書中應特別強調說明下列各點：
